Лабораторная работа №2

2. ПОСТРОЕНИЕ ДИАГРАММ И ГРАФИКОВ

2.1. Вставка диаграммы в документ

          Чтобы вставить диаграмму в документ надо:

1. Установить курсор в то место документа, где должна находиться диаграмма

2. Выбрать команду Диаграмма  в группе Иллюстрации вкладки Вставка. На экране появится диалоговое окно Вставка диаграммы (рис. 16).

3. Выбрать нужный тип диаграммы и щелкнуть по кнопке .

4. Программа Word создаст диаграмму и отобразит таблицы данных (рис. 17). На ленте инструментов будет автоматически отображена вкладка Работа с диаграммами.

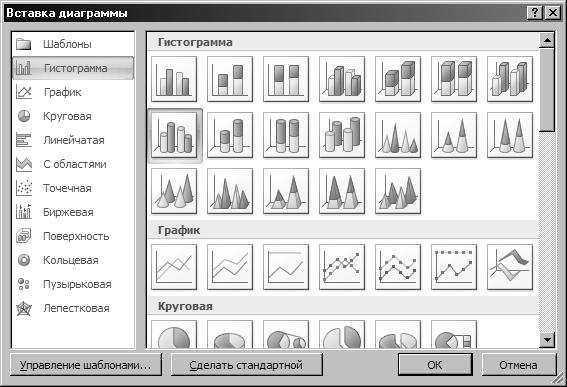

Рис. 16. Вставка диаграммы

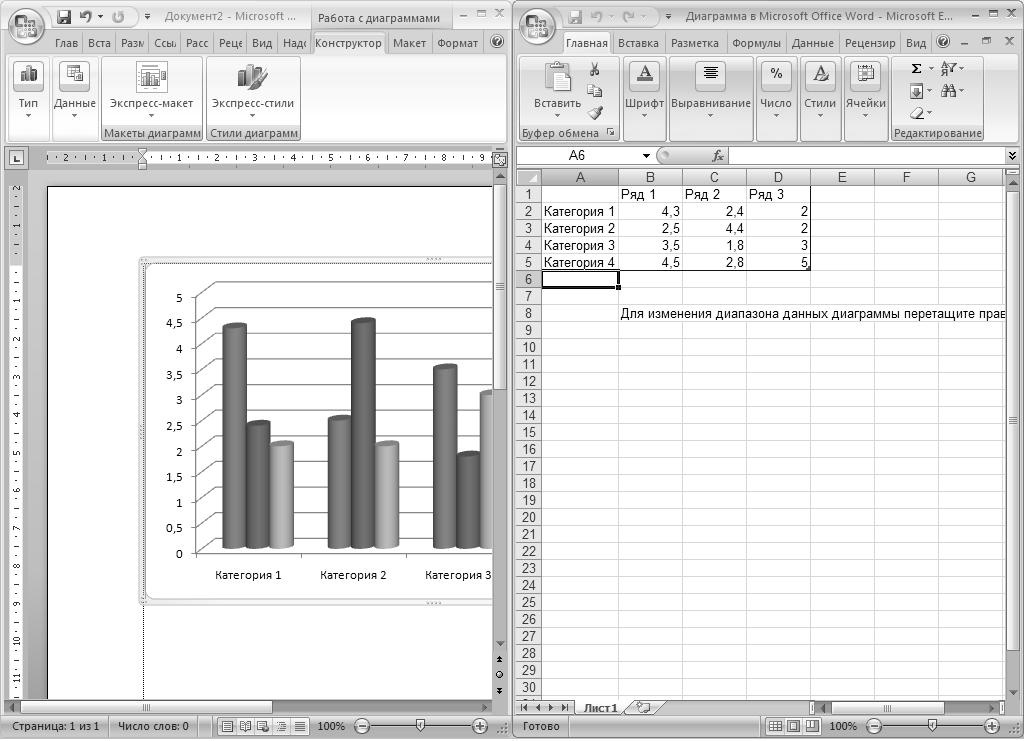

Рис. 17. Отображение диаграммы и таблицы данных

 5. В Excel щелкните ячейку в листе и замените примерные данные, введя нужные реальные данные. Можно также заменить примерные подписи осей в столбце A и название элемента легенды в строке (рис. 17). После обновления листа диаграмма в Word автоматически обновляется в соответствии с новыми данными.

6. В Excel нажать кнопку Microsoft Office и выбрать команду Сохранить как.

7. В диалоговом окне Сохранение документа в списке папок выбрать папку или диск, на котором нужно сохранить рабочий лист. Чтобы сохранить лист в новой папке, нажмите кнопку Создать папку .

8. В поле Имя файла введите новое имя файла.

9. Нажмите кнопку .

10. В Excel нажать кнопку Microsoft Office , а затем нажать кнопку Закрыть
