Числовые значения и символьные переменные. В математических формулах числовые значения оформляют прямым начертанием, а символьные переменные – курсивом.

Цифры и символы вводятся с клавиатуры как обычный текст, затем выделяются и преобразуются в формулу командой Вставка → Символы → Формула. Специальные символы (например, греческие) вводят с помощью коллекции в группе Символы (рис. 8): Вставка → Символы → Символ.

Подстрочные и надстрочные знаки. Показатели степеней и подстрочные индексы вводят с помощью шаблонов. Для их ввода надо:

1. Установите курсор в нужную позицию.

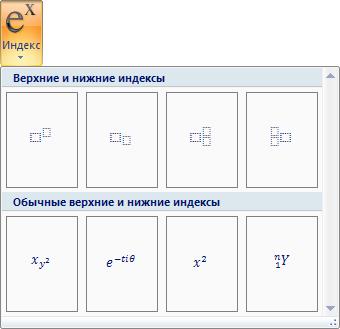

2. В группе Структуры (рис. 2)на вкладке Работа с формулами: Конструктор нажать кнопку Индекс (рис. 12).

3. В открывшейся коллекции выберите один из доступных шаблонов.



Рис. 12. Коллекция шаблонов индексов

4. Переход между элементами шаблона осуществляется с помощью клавиш управления курсором и далее вводятся нужные данные.

5. Ввод элементов шаблона заверить нажатием курсорной клавиши «Стрелка вправо». Возможно, придется ее нажать несколько раз.

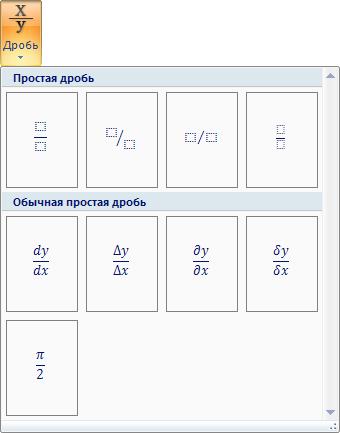

Дроби. Дроби также создают с помощью шаблонов: Работа с формулами: Конструктор → Структуры → Дробь (рис. 13). Переход между числителем и знаменателем выполняется курсорными клавишами. Завершив создание дроби, надо вывести курсор за ее пределы клавишей Стрелка вправо.



Рис. 13. Коллекция шаблонов дробей

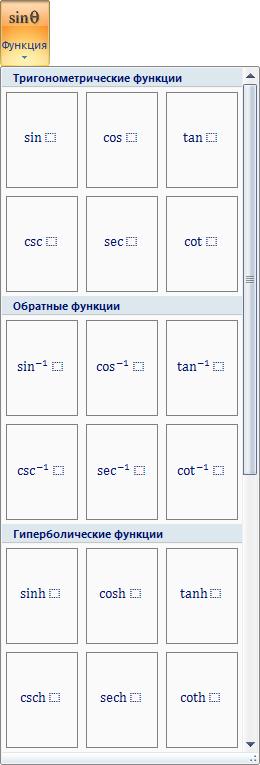

Тригонометрические функции. Имена функций, в отличие от имен переменных, оформляются прямым шрифтом. Шаблоны для их ввода находятся в коллекции Работа с формулами: Конструктор → Структуры → Функции (рис. 14). Следует обратить внимание на то, что функции тангенс и котангенс записываются согласно англосаксонским традициям: tan(х) и cot(y). При подготовке русскоязычных документов имена этих функций следует поправить: tg (x) и ctg (у).



Рис. 14. Коллекция шаблонов функций

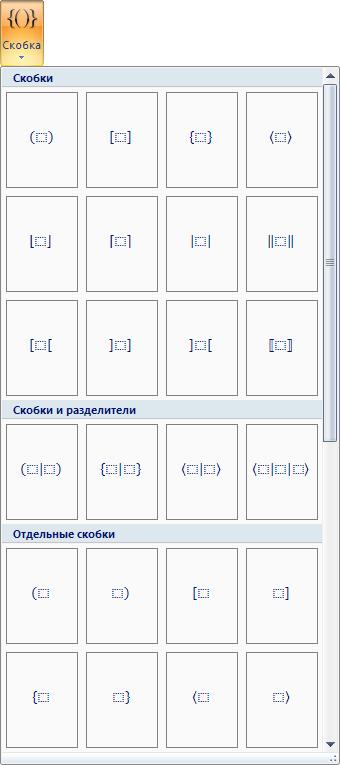

Работа со скобками. Если выражение имеет сложную структуру и содержит несколько пар скобок, рекомендуется начинать его ввод с размещения скобок. Это особенно важно, когда скобки – вложенные. В этом случае сначала устанавливаются внешние скобки, затем – внутренние. Шаблоны для создания скобок находятся в коллекции Работа с формулами: Конструктор → Структуры →Скобка (рис. 15).



Рис. 15. Коллекция шаблонов скобок



Сохранение формул в качестве прототипа. Если набрана достаточно сложная формула и предполагается ее в дальнейшем использовать, то целесообразно сохранить ее в качестве прототипа для новых трудов. Для того, чтобы сохранить формулу в качестве прототипа надо:

1. Выделите формулу – в документе откроется область формулы.

2. В правом нижнем углу области формул нажать кнопку Параметры формул  – откроется соответствующее меню (рис. 9).

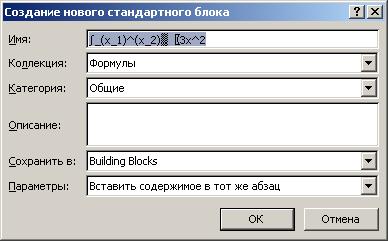

3. В меню параметров выбрать команду  – откроется окно Создание нового стандартного блока (рис. 16). Формулы сохраняются как стандартные блоки, и относится к категории Формулы.



Рис. 16. Сохранение формул в качестве стандартного блока
