Построение графика реализуем на основе таблицы, построенной в Задании 1.

1.  Выбор данных. Выделим столбцы у и u: диапазон ячеек B1:C12.

2. Выбор типа диаграммы осуществляется в группе Диаграммы ленточной вкладки Вставка: выберем тип График Þ График с маркерами.

3. Усовершенствуем полученную диаграмму, используя макеты диаграмм. На вкладке Работа с диаграммами Þ Конструктор Þ Макеты диаграмм выбираем макет №3. Он добавил заголовок диаграммы и переместил легенду. Заголовок можно ввести вручную: График функций y(x) и u(x).

4. Установить вертикальные линии сетки, пользуясь командами Работа с Диаграммами Þ Макет Þ Оси Þ Сетка.

5. Установить данные по горизонтальной оси. Работа с диаграммами Þ Конструктор Þ Данные Þ Выбрать данные. Откроется диалоговое окно (рис. 18). В нем перейти на правую панель Подписи горизонтальной оси. Нажать кнопку Изменить. В открывшемся диалоговом окне укажем диапазон А2:А12

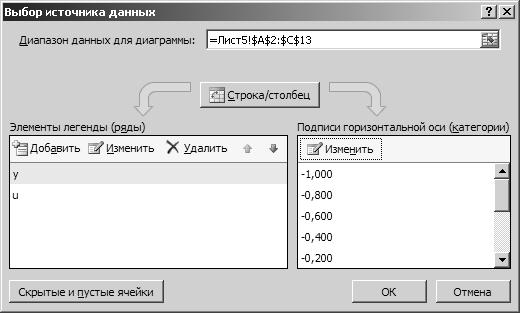

Рис. 18 Диалоговое окно для выбора данных

Ось размечена числами с 2-мя знаками после точки, что не очень удобно. Двойным кликом активизировать горизонтальную ось и вызвать контекстное меню. Открыть диалоговое окно команды Формат оси… (рис. 16). На вкладке Число установить Число десятичных знаков 1.

Неудобным является и тот факт, что главная ось попадает между делениями. В этом же окне Формат оси… на вкладке Параметры оси ÞПоложение оси включить переключатель по делениям. Настроить формат и вертикальной оси.

6. Подписать оси, используя вкладку Работа с диаграммами Þ Макет Þ Название осей. Дадим для оси абсцисс название x, для ординат – Функция. Перенесем подпись x за диаграмму на уровень оси.

7. Увеличить размер диаграммы по вертикали методом протягивания, выделив область построения диаграммы.

8. Изменить размер маркера графика. Двойным кликом активизировать любой из графиков, вызвать контекстное меню и из него выбрать команду Формат ряда данных. В диалоговом окне перейти на вкладку Параметры маркера. Установить переключатель на Встроенный и изменить тип маркера и уменьшить его размер до 3.

9. Ввести новую функцию  в таблицу данных. Формулу вводить, начиная со строки с данными, а не заголовка. Обратите внимание, что на диаграмме автоматически появился график новой функции. Вертикальная шкала автоматически изменила свои размеры.

10. Перенести диаграмму на отдельный лист, пользуясь командами Работа с диаграммами Þ Конструктор Þ Расположение  Þ Переместить диаграмму.

11. Придать диаграмме пропорциональный вид, заполнив ею весь лист (рис. 19). Размеры подписей и легенду также отформатируем, пользуясь клавишами размеров  в контекстном меню или на вкладке Главная. Чтобы цифры подписи делений шкал выделялись на линиях графика, изменим их шрифт на полужирный 12 пт, используя соответствующие команды контекстного меню.

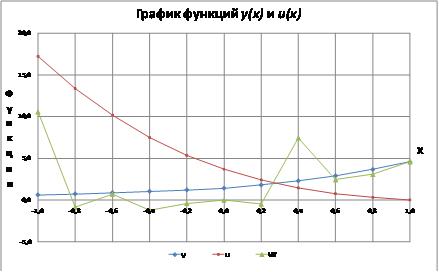

Рис. 19 Окончательный вид графика функций.

12. Поэкспериментируйте с другими типами диаграмм, сохраняя их на отдельных листах.

13 . Сохраните книгу Excel на диске.
