Задание по теме 2.1 Технология построения трехмерных геометрических моделей

Приложение № 9

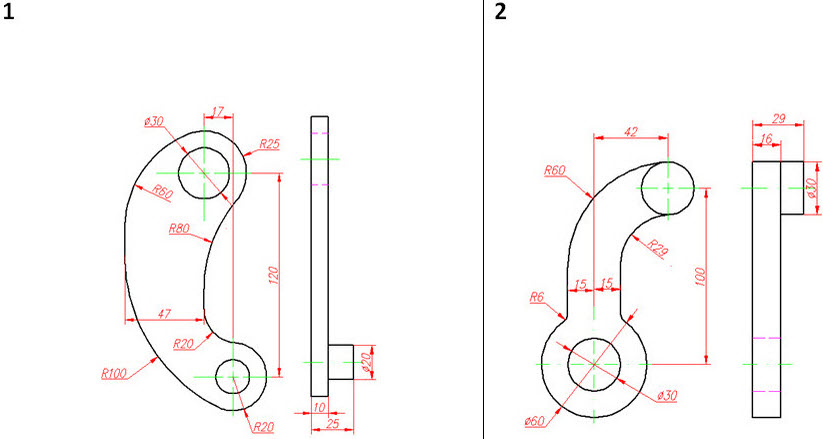

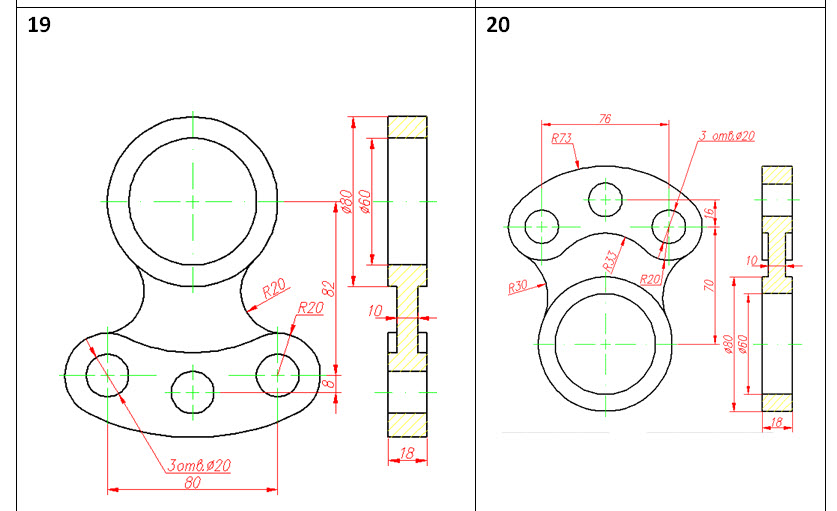

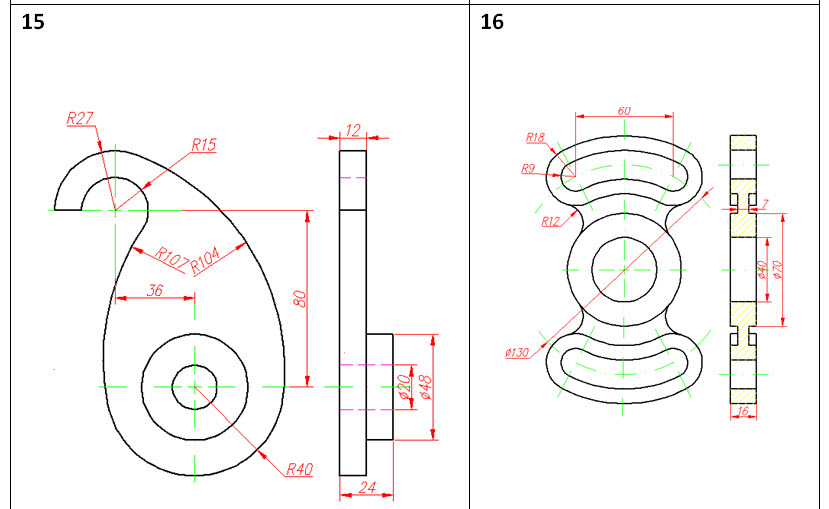

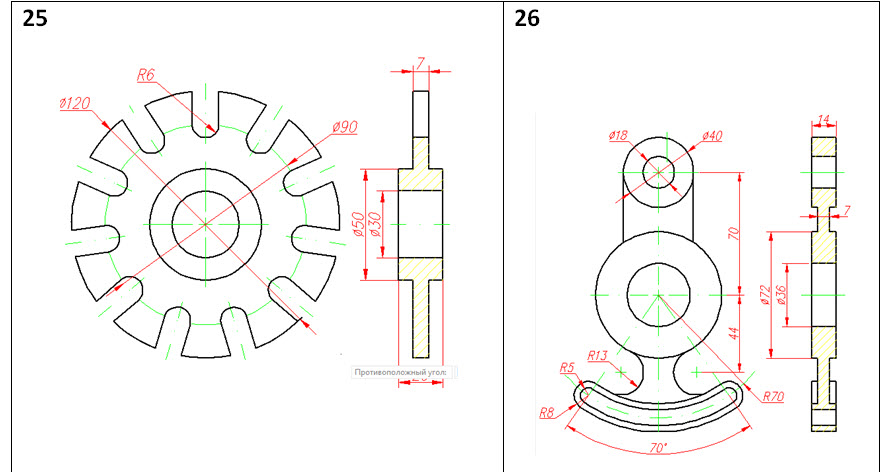

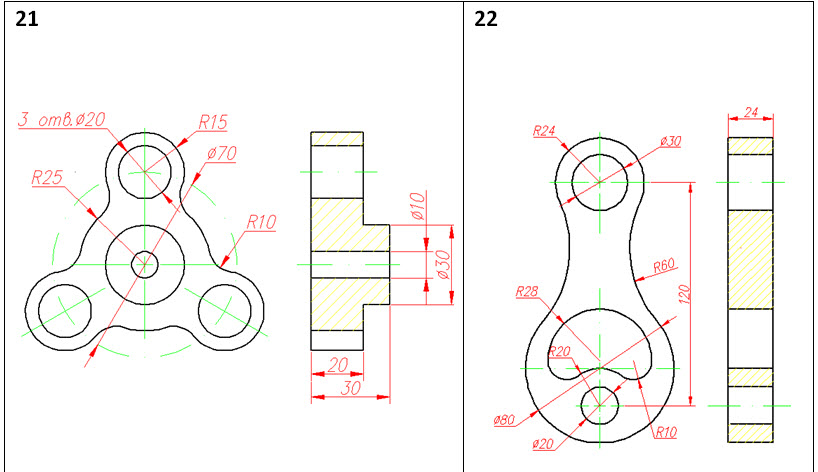

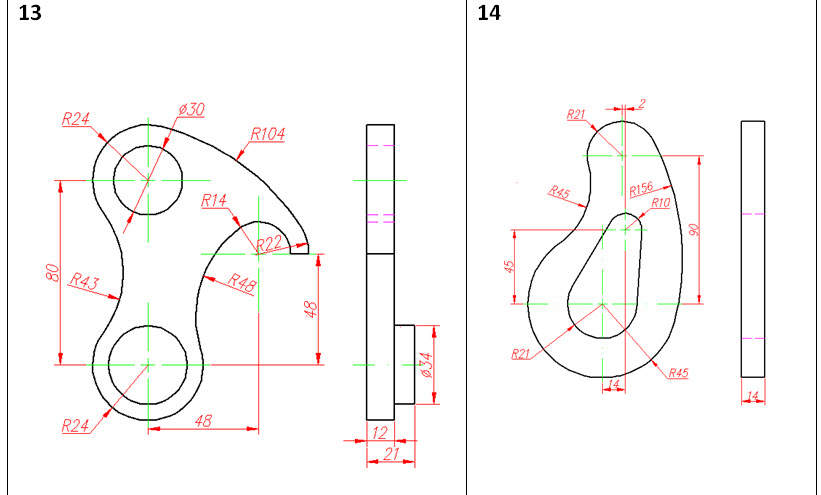

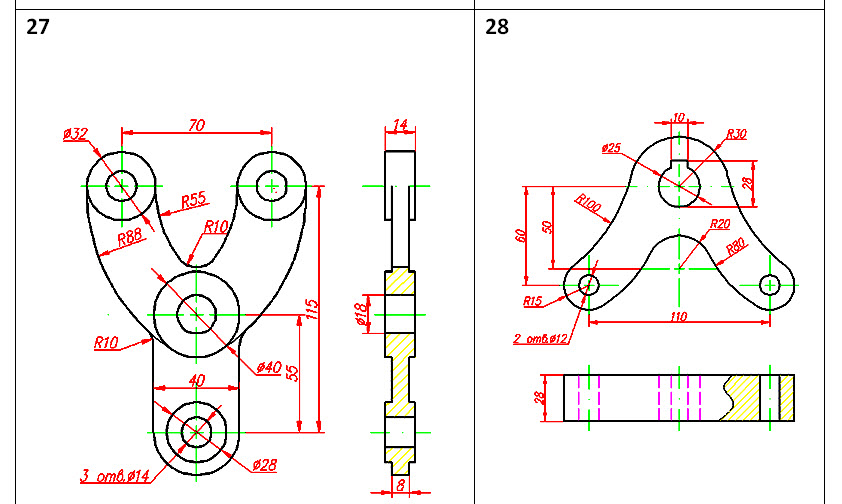

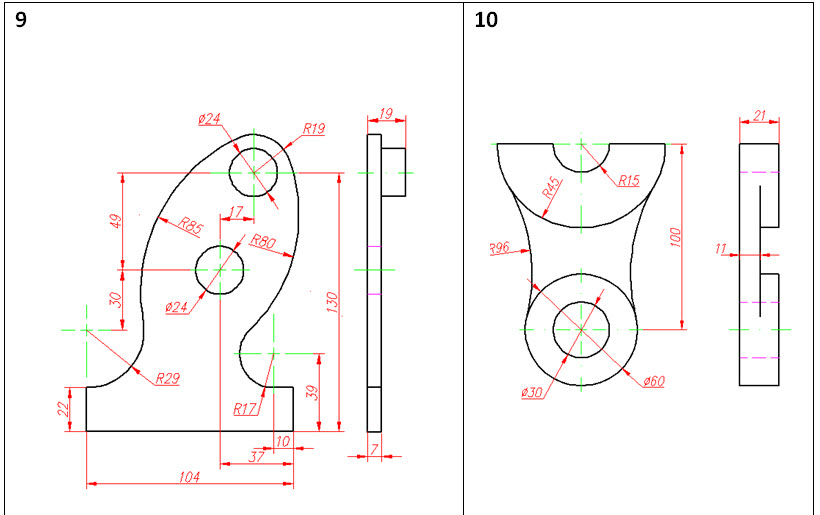

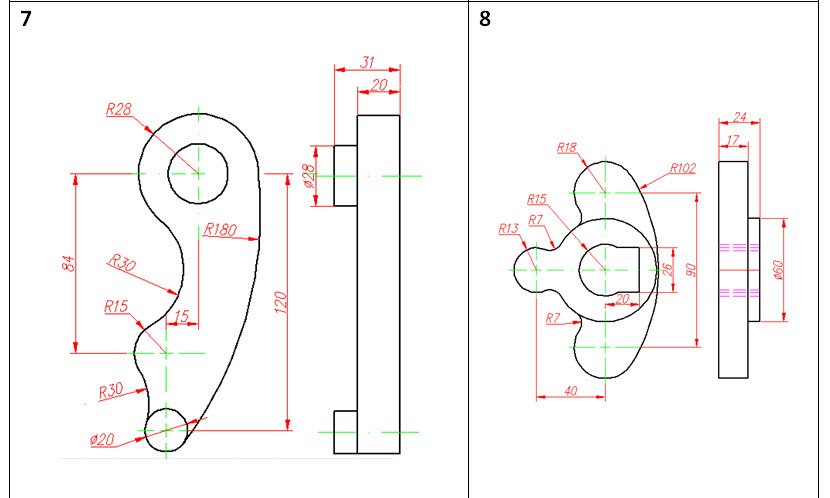

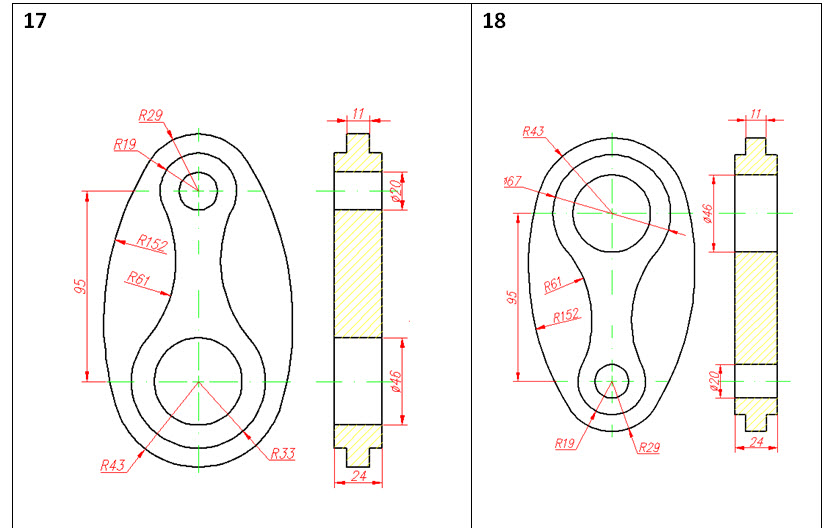

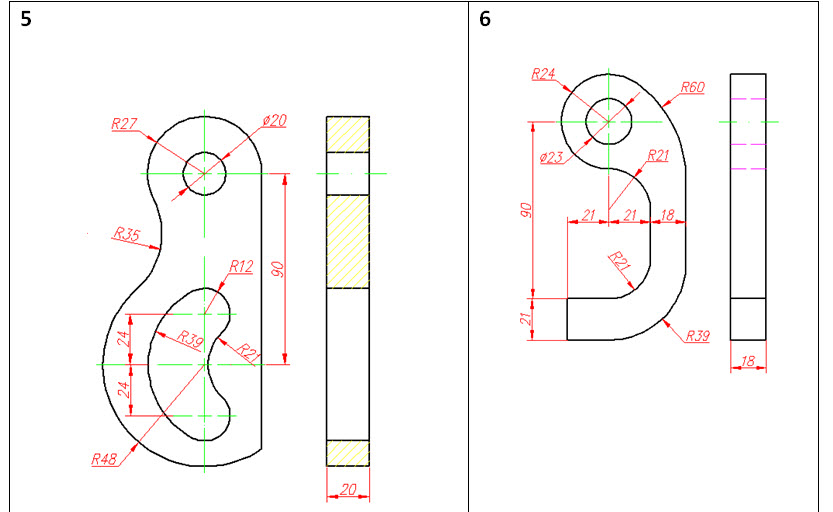

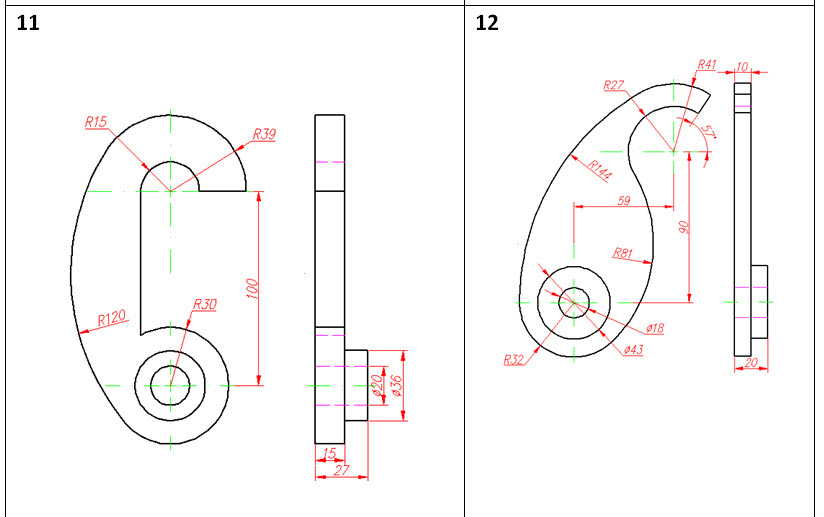

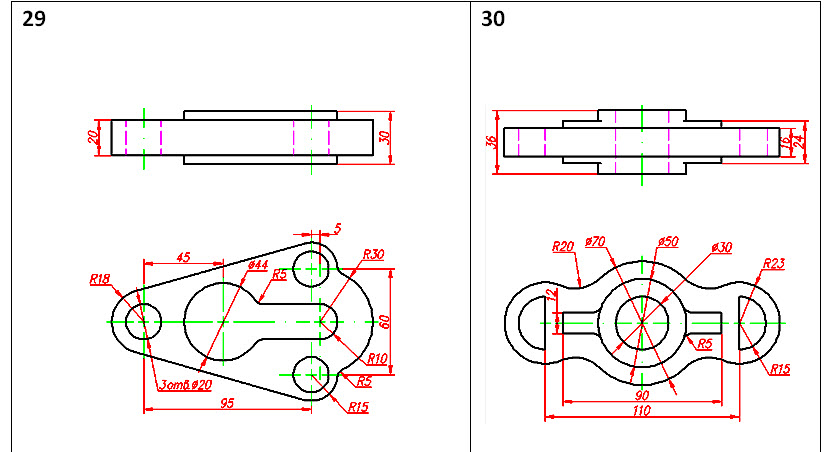

Выполнить двумерный электронный чертеж изделий с элементами сопряжений в системе геометрического моделирования, нанести необходимые осевые и центровые линии, проставить размеры и заполнить основную надпись чертежа. Далее по двумерному чертежу построить трехмерную модель детали. Выполненное задание присылать в виде файла чертежа и файла детали.
