Лабораторная работа №3. Набор и редактирование формул в текстовом процессоре MS Office Word 2007
2. ВСТРОЕННЫЙ РЕДАКТОР ФОРМУЛ Microsoft Equation 3.0
2.1. Ввод графических формул
Формулы простейшей структуры можно вводить непосредственно с клавиатуры. Так вводят числовые константы, названия переменных и вспомогательные комментарии, если формула должна их содержать. Если необходимого символа на клавиатуре нет, его выбирают на панели символов (рис. 18). Для ввода более сложных структур используют панель шаблонов. Шаблоны содержат несколько полей, в которые вводятся символы. Примером такого шаблона может служить знак радикала, в состав которого входят два поля: поле показателя корня и поле подкоренного выражения.

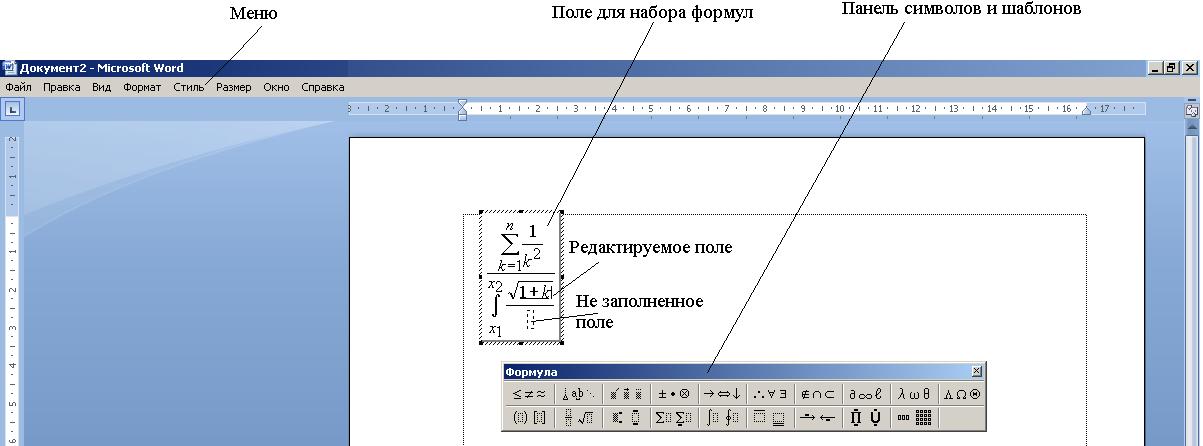

Переход от одного поля к другому выполняется с помощью клавиш управления курсором. Размер курсора и специальная подчеркивающая линия показывают, в каком из полей производится ввод (рис. 19). Выбрать поле можно также щелчком мыши.
Рис. 19. Ввод формул
Завершение ввода формулы и возврат к обычному редактированию документа выполняется клавишей Esc. Формула вставляется в документ как графический объект. Двойной щелчок на имеющейся формуле позволяет возобновить ее редактирование. Формулу можно также скопировать в буфер обмена и перенести в документ, открытый в другом приложении.
