         Команды меню "Правка". Меню Правка (рис. 20) содержит команды, предназначенные для изменения формул. С помощью этих команд можно перемещать или копировать элементы формул, используя буфер обмена.

Команды меню "Вид". Меню Вид (рис. 21) содержит команды, определяющие вид окна редактора формул и содержащейся в нем формулы.

Команды меню "Формат". Меню Формат (рис. 22) предназначено для контроля за расположением формулы и ее элементов.





         Матрица... – эта команда позволяет изменить созданную матрицу. Для использования этой команды следует либо расположить курсор внутри этой матрицы, либо выделить ее. В остальных случаях эта команда выглядит неяркой, что свидетельствует о том, что она недоступна. При выполнении этой команды появляется диалоговое окно (рис. 23). В нем можно определить количество строк и столбцов в матрице и их выравнивание. Можно создавать также таблицы и рамки вокруг формул. Это же окно диалога появляется при выборе трех нижних шаблонов из палитры матриц.

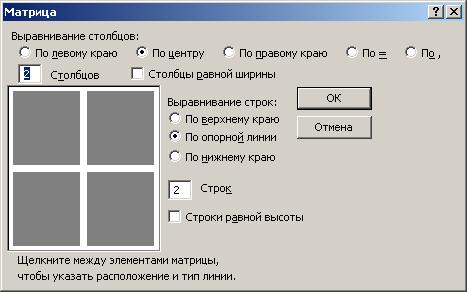

Рис. 23. Диалоговое окно Матрица

          Интервал... – эта команда меню Формат позволяет определять расположение элементов формулы. При ее выполнении на экране появляется диалоговое окно Интервал (рис. 24), в котором можно определить размер интервалов и алгоритмы форматирования, устанавливаемые редактором формул автоматически.

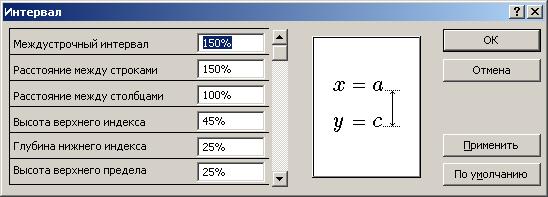

Рис. 24. Диалоговое окно Интервал

          Команды меню "Стиль". Меню Стиль (рис. 25) служит для присвоения определенного стиля или шрифта выделенной группе символов в формуле или для контроля за присвоением стилей и шрифтов каждому вводимому символу.

         Другой... – эта команда позволяет присвоить отформатированые символы или шрифт напрямую либо выделенной группе символов, либо символам, которые будут введены впоследствии. При этом на экране появляется диалоговое окно (рис. 26), в котором можно выбрать подходящий тип шрифта (окно Шрифты) и его вид – курсив или жирный.



Рис. 25. Меню Стиль

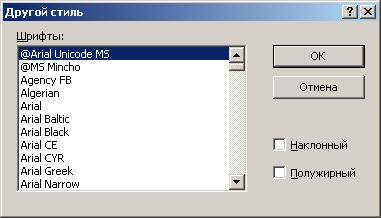

Рис. 26. Диалоговое окно Другой стиль



Определить... – эта команда позволяет определять стили для использования их в формулах. При выборе этой команды появляется диалоговое окно (рис. 27), в котором можно определить шрифт и форматирование символов для стилей редактора формул. Для изменения шрифта нужного стиля надо нажать кнопку рядом с именем шрифта. Шрифты в открывшемся списке зависят от шрифтов, доступных для выбранного принтера, используемого по умолчанию, и некоторых шрифтов, установленных пользователем.

Рис. 27. Окно команды Определить... меню Стиль

 Параметры окна диалога:

Стиль – в этой части диалогового окна перечислены доступные стили.

Шрифт – в данном в столбце диалогового окна отображаются имена шрифтов, присвоенных каждому стилю в данный момент.

Формат символов – флажки в этом столбце диалогового окна определяют, имеет ли стиль полужирное или курсивное начертание символов или нет. Если флажок установлен, то соответствующий формат выбран, если флажок снят, то соответствующий формат удален.

По умолчанию в редакторе формул используются шрифты двух гарнитур. Times New Roman и Symbol. Гарнитура Symbol применяется для ввода знаков математических действий и букв греческого алфавита. В остальных случая используется гарнитура Times New Roman. При настройке шрифтовых параметров важно учитывать особенности каждой научной дисциплины. Числовые значения, текстовые примечания и обозначения химических элементов изображаются прямым начертанием шрифта, а математические переменные, обозначения геометрических объектов и физических величин представляются курсивом.

Команды меню "Размер". Команды меню Размер (рис. 28) позволяют присвоить определенный тип размера либо выделенной группе символов, либо символам, которые будут введены впоследствии. В редакторе формул размер символа зависит от его функции в формуле, например от того, является ли символ нижним индексом или символом экспоненты.

         Другой... – эта команда позволяет присвоить конкретный размер либо выделенной группе символов, либо символам, которые будут введены впоследствии в это же поле. При выполнении этой команды на экране появится диалоговое окно (рис. 29), в котором в окошке Размер можно задать нужный размер.



Рис. 28. Меню Размер

Рис. 29. Диалоговое окно команды Другой размер



         Определить... – эта команда позволяет изменить определения первых пяти размеров, перечисленных в меню. При выполнении этой команды появляется диалоговое окно (рис. 30), в котором можно определить типы размеров, присвоенных различным элементам формулы, например символам, используемым в шаблонах. При переопределении типа размера все формулы в окне редактора формул обновляются в соответствии со сделанными изменениями. На формулах, сохраненных в документе, сделанные изменения не отражаются, если их больше не редактировать в редакторе формул.

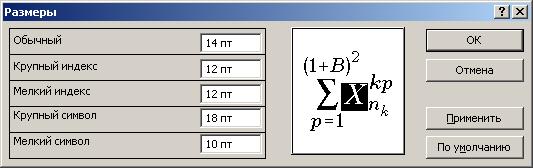

Рис. 30. Диалоговое окно команды Определить... меню Размер
